Microzonage sismique au Havre : anticiper l’aléa local par une approche géotechnique avancée

Avec près de 170 000 habitants et une topographie oscillant entre le niveau de la mer et les falaises de la Côte d’Albâtre, Le Havre présente un contexte sismique modéré mais des sols capables d’amplifier fortement les ondes. Dans notre bureau d’études, nous constatons que l’hétérogénéité des alluvions de l’estuaire de la Seine — sables, limons, vases — impose une analyse fine au-delà du simple zonage réglementaire. Le microzonage sismique que nous réalisons intègre la réponse dynamique locale pour éviter les mauvaises surprises en phase chantier. Un essai CPT permet d’affiner le profil de vitesse des ondes de cisaillement dans les formations superficielles, tandis qu’une approche par réfraction sismique aide à cartographier le toit du substratum crayeux sous les remblais portuaires.

Sur les alluvions havraises, un facteur d’amplification de 2,5 par rapport au rocher n’a rien d’exceptionnel ; l’ignorer revient à sous-dimensionner les efforts de 40 %.

Démarche et périmètre

Sous les quartiers reconstruits après-guerre et les extensions récentes, la nappe phréatique affleure souvent à moins de 2 mètres de profondeur, un paramètre clé pour le risque de liquéfaction en cas de séisme. Nos campagnes de reconnaissance au Havre combinent des mesures in situ — vitesse Vs, résistivité, pénétration — avec des essais de laboratoire sur prélèvements intacts. Nous modélisons l’effet de site 2D/3D pour anticiper les amplifications différentielles entre les zones de plateau limoneux et les vallons comblés. Les résultats alimentent directement les notes de calcul parasismique des structures :

• Définition des spectres de réponse élastiques par zone homogène
• Cartographie de la fréquence fondamentale de résonance du sol
• Évaluation du potentiel de liquéfaction selon la méthode simplifiée de Seed & Idriss
• Délimitation des zones d’exclusion ou de renforcement obligatoire pour les fondations

Particularités du site

La reconstruction du Havre après les bombardements de 1944 a laissé un héritage souterrain complexe : remblais hétérogènes, réseaux enterrés non cartographiés, cavités liées aux anciennes carrières de craie dans le secteur de la côte. Ces anomalies créent des contrastes d’impédance brutaux qui piègent les ondes sismiques. Un immeuble fondé sur une poche de sable lâche au milieu d’une matrice limoneuse subira des tassements différentiels même pour une magnitude modérée. Nous avons vu des cas où la liquéfaction locale a généré des désordres sur des ouvrages portuaires dimensionnés sans étude de microzonage sismique préalable. La norme NF EN 1998-1:2004 et son annexe nationale imposent désormais une reconnaissance adaptée à la classe d’importance du bâtiment — une obligation que nous transformons en opportunité de sécuriser l’investissement dès l’esquisse.

Paramètres de référence

Paramètre	Valeur typique
Profondeur d’investigation au pénétromètre	Jusqu’à 30 m sous le niveau fini
Mesure de vitesse des ondes S (Vs)	Tests cross-hole, down-hole ou MASW actif
Période fondamentale du site (T0)	Déterminée par méthode H/V bruit de fond
Classification de sol selon EC8	Catégories A à E, avec sous-classes S1/S2 si requis
Accélération de référence (agR)	Valeur réglementaire pondérée par coefficient d’importance
Indice de susceptibilité à la liquéfaction	Calculé pour chaque strate sableuse saturée
Rapport de contraste d’impédance	Comparaison entre couverture meuble et substratum crayeux

Prestations techniques associées

Cartographie des aléas par zone homogène

Découpage du site en secteurs cohérents selon la géologie, la topographie et les mesures géophysiques, avec spectre de réponse propre à chaque unité.

Évaluation quantitative du risque de liquéfaction

Analyse granulométrique, essais CPT et calcul du facteur de sécurité pour chaque couche sableuse sous nappe, conformément aux recommandations du guide MEDDTL.

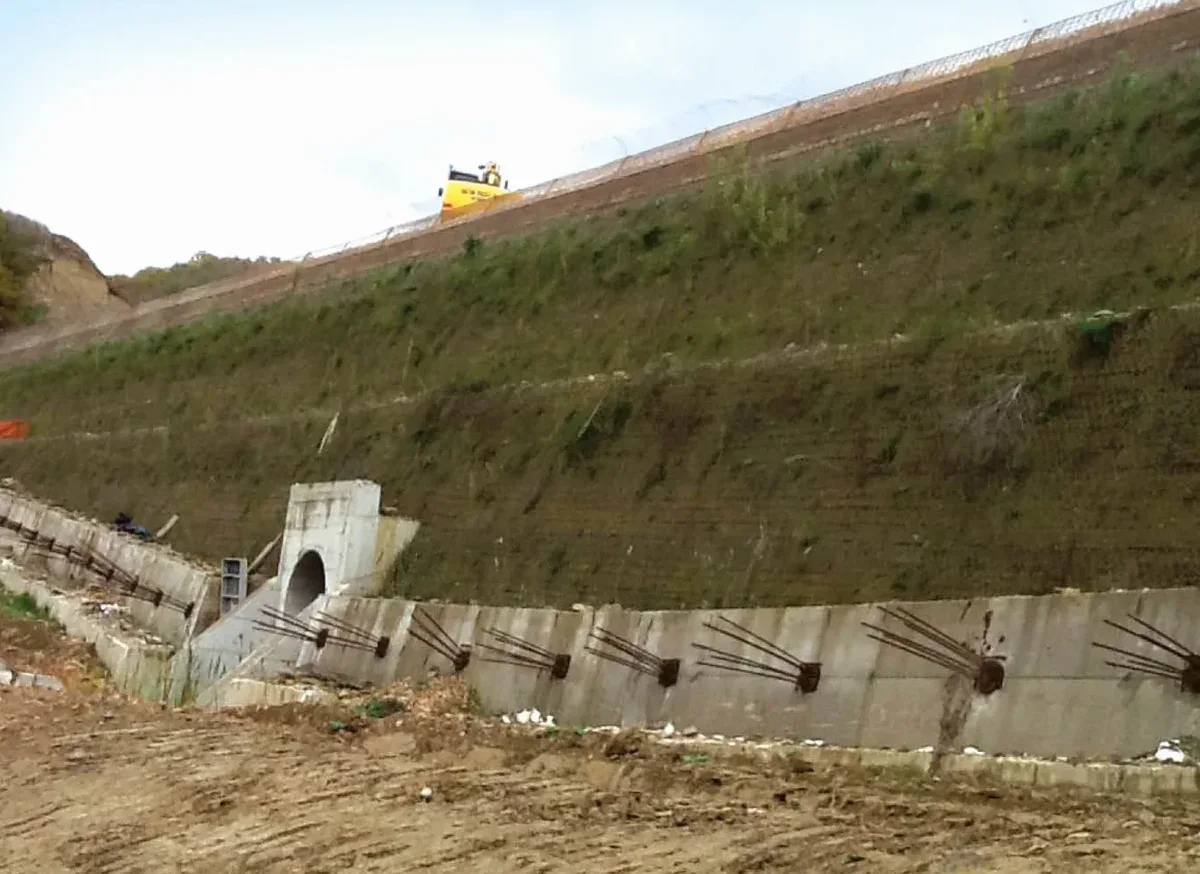

Dimensionnement des renforcements de sol parasismiques

Préconisation de colonnes ballastées ou de vibrocompactage lorsque la densification en place est nécessaire pour écarter le risque de liquéfaction.

Étude d’interaction sol-structure dynamique

Modélisation numérique aux éléments finis pour intégrer la flexibilité du sol dans le calcul des efforts sismiques sur les fondations profondes par pieux.

Normes applicables

NF EN 1998-1:2004 (Eurocode 8) — Calcul des structures pour leur résistance aux séismes, NF EN 1998-5:2004 — Fondations, ouvrages de soutènement et aspects géotechniques, Arrêté du 22 octobre 2010 modifié — Classification et règles de construction parasismique applicables en France, Guide méthodologique MEDDTL — Microzonage sismique (2012), NF P94-500 — Missions géotechniques (G1 à G4)

Questions courantes

Quand un microzonage sismique est-il obligatoire au Havre ?

L’arrêté du 22 octobre 2010 classe Le Havre en zone de sismicité 2 (faible). Pour les bâtiments de catégorie d’importance III et IV (ERP, hôpitaux, installations classées), une étude géotechnique de type G2 AVP/PRO incluant une analyse de l’aléa sismique local est exigée. Au-delà de l’obligation réglementaire, nous recommandons cette démarche dès qu’un projet comporte plus de 3 niveaux sur sous-sol ou des fondations mixtes en bordure d’estuaire.

Quel budget prévoir pour une étude de microzonage sismique sur un terrain havrais ?

Le coût se situe généralement entre €4 070 et €13 220, selon la superficie à couvrir, le nombre de profils géophysiques à réaliser et la complexité de la modélisation. Une parcelle de 2 000 m² en zone portuaire nécessitera davantage d’investigations qu’un lotissement sur le plateau, en raison de l’hétérogénéité des remblais.

Quelle est la différence entre le zonage réglementaire et le microzonage que vous proposez ?

Le zonage réglementaire divise le territoire national en cinq zones de sismicité croissante ; il donne une accélération de référence uniforme par commune. Le microzonage sismique descend à l’échelle de la parcelle : il prend en compte l’épaisseur des alluvions, la position de la nappe, la topographie et la vitesse des ondes de cisaillement pour définir des spectres de réponse spécifiques au site.

Comment mesurez-vous les paramètres dynamiques du sol sans le déstructurer ?

Nous utilisons prioritairement des méthodes géophysiques non invasives : la technique H/V bruit de fond pour la période fondamentale, les profils MASW ou cross-hole pour la vitesse Vs, et la tomographie de résistivité électrique pour repérer les contrastes lithologiques. Ces données sont ensuite calées sur des sondages carottés avec prélèvements intacts pour identifier les faciès sensibles à la liquéfaction.
