Le Havre, reconstruite en grande partie après 1945 sous la direction d'Auguste Perret, présente un patrimoine architectural en béton armé érigé sur un estuaire aux sols meubles. L'urbanisme sur dalle et les immeubles de logements collectifs qui caractérisent le centre-ville reconstruit reposent sur des alluvions modernes dont le comportement dynamique mérite une attention particulière. Pour les projets neufs ou la réhabilitation de structures sensibles, la conception d'isolation sismique à la base s'impose comme une stratégie de protection parasismique avancée. L'enjeu est de découpler le mouvement du sol de celui de la superstructure, en maîtrisant les tassements différentiels potentiels dans ces formations compressibles. Le laboratoire, accrédité COFRAC pour les essais mécaniques des sols, met en œuvre les Eurocodes et les annexes nationales françaises pour calibrer chaque dispositif.
Sur les alluvions compressibles du Havre, une isolation sismique bien conçue ne se contente pas de réduire les efforts : elle maîtrise aussi les déplacements pour éviter l'endommagement des réseaux enterrés.
Démarche et périmètre
Le sous-sol havrais est dominé par des alluvions estuariennes quaternaires dépassant souvent 20 mètres d'épaisseur, avec une nappe phréatique sub-affleurante dont la profondeur varie entre 1 et 3 mètres selon la marée et la pluviométrie. Ces sables fins, vases et argiles organiques présentent des vitesses de cisaillement (Vs) généralement inférieures à 200 m/s dans les 30 premiers mètres, ce qui classe le site en catégorie S2 ou S3 selon l'Eurocode 8. La conception d'isolation sismique à la base doit ici composer avec un sol mou amplificateur et une nappe qui complique les travaux de fondation. Les isolateurs élastomères à noyau de plomb ou les pendules à friction sont étudiés pour allonger la période propre de l'ouvrage au-delà de la période prédominante du site, réduisant ainsi l'accélération spectrale transmise. Le dimensionnement intègre les déplacements résiduels sous séisme de projet, avec une vérification spécifique du non-soulèvement des appuis face aux effets de basculement sur sol compressible.
Particularités du site
Les contrastes géotechniques entre le quartier Saint-François, bâti sur les premiers cordons de galets et sables de la pointe de Caux, et les secteurs de l'Eure ou de Caucriauville, installés sur des alluvions fines ou des limons de plateau, sont saisissants. Dans le premier cas, un sol plus grenu et frottant offre une capacité portante correcte mais peut amplifier certaines fréquences sismiques. Dans le second, des vases et argiles molles présentent un risque accru de tassement et de liquéfaction en cas de séisme, même modéré. Ignorer ces différences lors de la conception d'isolation sismique à la base revient à appliquer un remède uniforme à des pathologies distinctes. Un isolateur mal calibré pour un sol mou amplifie les déplacements horizontaux au lieu de les filtrer. La connaissance fine du site, jusqu'à la reconnaissance des paléochenaux de la Seine, est donc le préalable non négociable à tout dimensionnement parasismique dans l'agglomération havraise.
Questions courantes
La conception d'isolation sismique à la base est-elle vraiment justifiée au Havre, en zone de sismicité modérée ?
La région havraise est classée en zone de sismicité 2 (faible) mais le contexte géotechnique local change la donne. Les alluvions épaisses amplifient les ondes sismiques et peuvent générer des effets de site significatifs, même pour un séisme modéré. Pour un hôpital, un centre de secours ou un immeuble de grande hauteur sur ces sols mous, l'isolation basse permet de maintenir la fonctionnalité après séisme sans recourir à un surdimensionnement massif de la structure. Le surcoût est à mettre en balance avec la réduction des dommages et la continuité d'exploitation.
Quels types d'isolateurs sont adaptés aux sols compressibles comme ceux du Havre ?

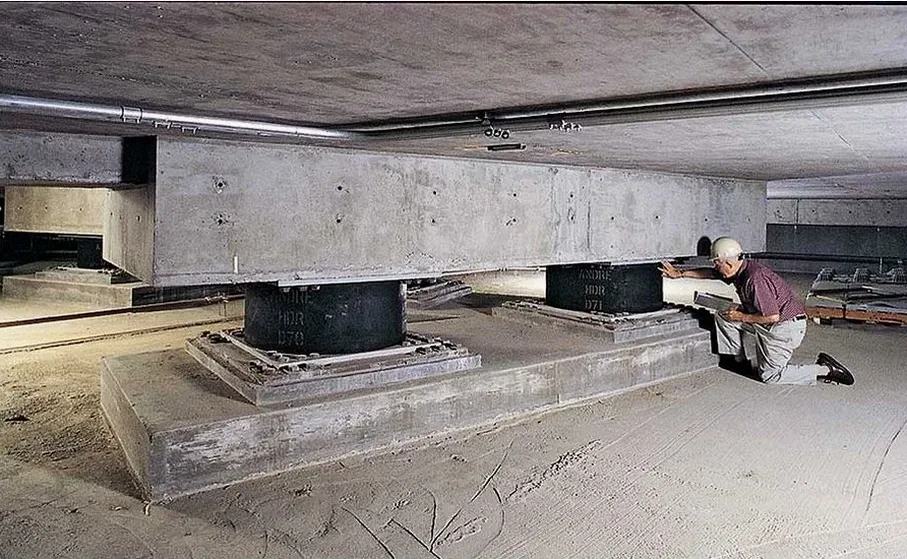

Les isolateurs élastomères à noyau de plomb (LRB) et les pendules à simple friction sont les plus fréquemment étudiés. L'enjeu sur sol compressible est de limiter les tassements différentiels sous l'effet des charges verticales excentrées lors du déplacement horizontal. Une interface en radier général ou un réseau de pieux coiffés par une semelle massive est souvent nécessaire pour rigidifier l'assise. Le choix final dépend du rapport entre la période visée, l'amortissement requis et la capacité de recentrage après séisme.
Quel est le budget à prévoir pour une mission de conception d'isolation sismique à la base au Havre ?
Pour une mission complète incluant la reconnaissance géophysique, les essais de laboratoire dynamiques, l'analyse de liquéfaction et le dimensionnement du système d'isolation pour un bâtiment courant, le budget se situe généralement entre 4 070 € et 7 780 €. Ce montant varie selon la complexité du site, le nombre d'isolateurs à définir et la profondeur des investigations nécessaires. Un devis détaillé est établi après analyse préliminaire du projet.
